UML建模工具Visual Paradigm(VP-UML)使用教程：合并模型元素

原创|使用教程|编辑：郝浩|2013-03-06 15:14:15.000|阅读 3769 次

概述：在使用UML建模工具Visual Paradigm(VP-UML)时，可能会在不同的模型中创建了重复的模型元素。本文主要介绍如何合并UML工具Visual Paradigm(VP-UML)中的重复模型元素。

# 界面/图表报表/文档/IDE等千款热门软控件火热销售中 >>

相关链接：

在使用UML建模工具Visual Paradigm(VP-UML)时，可能会在不同的模型中创建了重复的模型元素（如下图所示）。此时，我们可以对模型元素进行合并以删除重复角色。本文主要介绍如何合并UML工具Visual Paradigm(VP-UML)中的重复模型元素。

UML工具,UML建模,UML建模工具,VP-UML,合并模型元素

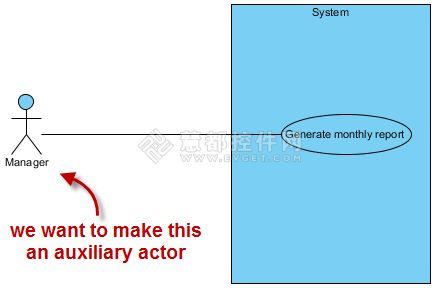

在合并角色前，我们需要将 Order Processing例图中的角色当作主模型，System Admin 例图中的角色当作辅助角色。

UML工具,UML建模,UML建模工具,VP-UML,合并模型元素

UML工具,UML建模,UML建模工具,VP-UML,合并模型元素

合并步骤如下：

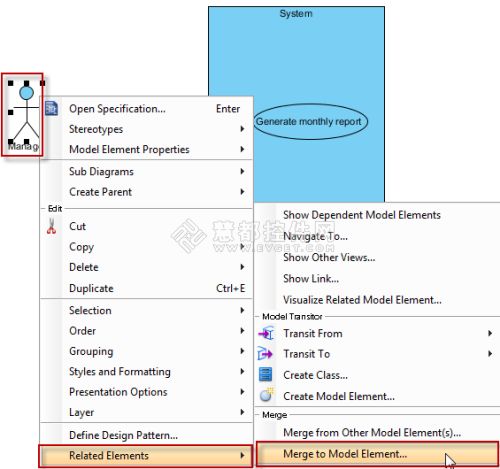

1、在System Admin例图中，右键点击Manager，然后选择Related Elements > Merge to Model Element...。

UML工具,UML建模,UML建模工具,VP-UML,合并模型元素

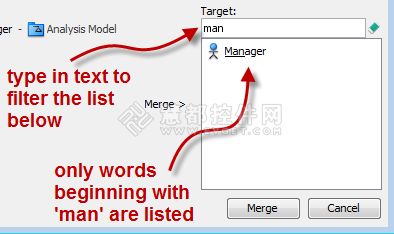

2、在打开的对话框中，选择主模型元素中的Manager角色，并将其与辅助角色进行合并。提示：如果目标列表过长的话，你可以对目标进行过滤。

UML工具,UML建模,UML建模工具,VP-UML,合并模型元素

UML工具,UML建模,UML建模工具,VP-UML,合并模型元素

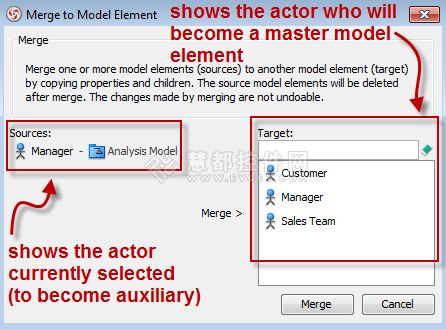

3、选择主模型元素，然后点击Merge。

UML工具,UML建模,UML建模工具,VP-UML,合并模型元素

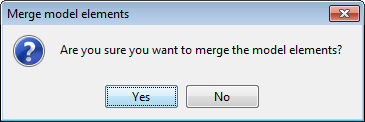

4、出现提示时，单击“yes”确认合并。

UML工具,UML建模,UML建模工具,VP-UML,合并模型元素

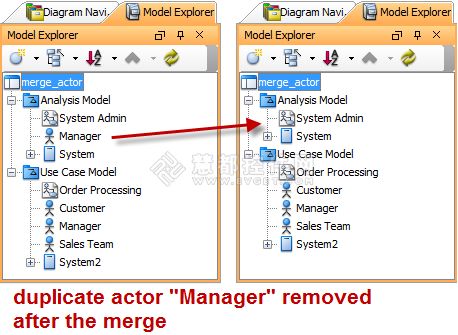

5、通过Model Explorer查看，合并后Visual Paradigm(VP-UML)中重复的角色已不存在，效果如下：

UML工具,UML建模,UML建模工具,VP-UML,合并模型元素
